Att inspektera kolstålflänsar före installationen är ett avgörande steg för att säkerställa säkerhet, tillförlitlighet och långvarig prestanda för rörsystem. Som kolstålflänsar levererar jag betydelsen av denna process och är här för att dela några väsentliga riktlinjer för hur man kan genomföra en grundlig inspektion.
Visuell inspektion
Det första steget i att inspektera kolstålflänsar är en visuell undersökning. Denna enkla men ändå effektiva metod kan avslöja ett brett utbud av potentiella problem.
Ytfel
Kontrollera flänsens yta för synliga sprickor, repor eller gropar. Sprickor kan kompromissa med flänsens strukturella integritet, vilket leder till läckor eller till och med misslyckanden under tryck. Skrapor och gropar kanske inte alltid är kritiska på egen hand, men de kan fungera som initieringspunkter för korrosion, vilket gradvis kan försvaga flänsen över tid.
Planhet och parallellitet
Undersök flänsytan för att säkerställa att den är platt och parallell. En icke -platt flänsytor kan förhindra korrekt tätning, vilket resulterar i läckor. Du kan använda en rak eller en precisionsnivå för att kontrollera planheten. Varje avvikelse från den angivna toleransen kan orsaka problem under installation och drift.
Bulthålinriktning
Inspektera bulthålen i flänsen. De bör vara jämnt åtskilda och anpassade korrekt. Feljusterade bulthål kan göra det svårt att installera bultarna ordentligt, vilket leder till ojämn stressfördelning och potentiellt läckage. Mät bulthålens diameter för att säkerställa att de uppfyller de nödvändiga specifikationerna.
Dimensionell inspektion
Exakta dimensioner är viktiga för korrekt passning och funktion av kolstålflänsar.
Yttre och inre diametrar
Mät flänsens yttre och inre diametrar med en bromsok eller en mikrometer. Dessa dimensioner måste ligga inom det angivna toleransområdet. Felaktiga diametrar kan leda till problem med röranslutning och tätning. Till exempel, om den inre diametern är för liten, kanske den inte passar över röret ordentligt; Om det är för stort kan det orsaka instabilitet och läckage.
Tjocklek
Kontrollera flänsens tjocklek. En fläns som är för tunn kanske inte kan motstå trycket i rörsystemet, medan en alltför tjock fläns kan lägga onödig vikt och kostnad. Använd en tjockleksmätare för att mäta flänsens tjocklek vid flera punkter för att säkerställa enhetlighet.
Ansikte mot ansikte
För vissa typer av flänsar, såsom rumpa - svetsade flänsar, ansiktet - till ansiktsavstånd är en viktig dimension. Detta avstånd påverkar den totala längden på rörsystemet och anpassningen av anslutna komponenter. Mät ansiktet - till - ansiktsavstånd exakt för att säkerställa att det uppfyller designkraven.
Materiell inspektion
Kvaliteten på kolstålmaterialet som används i flänsen är en nyckelfaktor i dess prestanda.
Materiellt certifiering
Begär materialcertifiering från tillverkaren. Detta dokument ger information om den kemiska sammansättningen och mekaniska egenskaperna hos kolstålet. Det bör bekräfta att materialet uppfyller relevanta standarder, till exempel ASTM eller JIS. Den kemiska sammansättningen påverkar flänsens korrosionsbeständighet och styrka, medan de mekaniska egenskaperna bestämmer dess förmåga att motstå tryck och stress.
Hårdhetstestning
Utför hårdhetstest på flänsen. Detta kan göras med en hårdhetstestare. Kolstålets hårdhet bör ligga inom det angivna intervallet. En alltför hård fläns kan vara spröd och benägen att spricka, medan en också - mjuk fläns kan deformeras under tryck.
Tryck - testning
Tryck - Testning är en mer avancerad metod för att inspektera kolstålflänsar, särskilt för kritiska tillämpningar.
Hydrostatisk testning
Hydrostatisk testning involverar att fylla flänsen och det anslutna rörsystemet med vatten och applicera ett specifikt tryck under en viss period. Detta test kan upptäcka eventuella läckor eller svagheter i flänsen. Övervaka tryckmätaren under testet för att säkerställa att trycket förblir stabilt. Om det finns ett betydande tryckfall, indikerar det en läcka i systemet.
Pneumatisk testning
Pneumatisk testning använder luft eller en annan gas istället för vatten. Det används ofta när vatten inte är lämpligt, till exempel i system som inte tål fukt. Pneumatisk testning är emellertid farligare än hydrostatisk testning på grund av potentialen för en plötslig och våldsam frisättning av energi om det finns ett misslyckande. Därför måste strikta säkerhetsåtgärder vidtas under pneumatisk testning.
Särskilda överväganden för olika typer av flänsar
Kolstål Jis rumpa svetsat stålrörfläns
Butt - Svetsade flänsar kräver särskild uppmärksamhet under inspektionen. Kontrollera svetskvaliteten, inklusive svetspärlstorlek, form och penetration. En dålig kvalitetssvets kan leda till läckor och strukturella fel. Inspektera flänsens avfasningsvinkel för korrekt passform med röret.

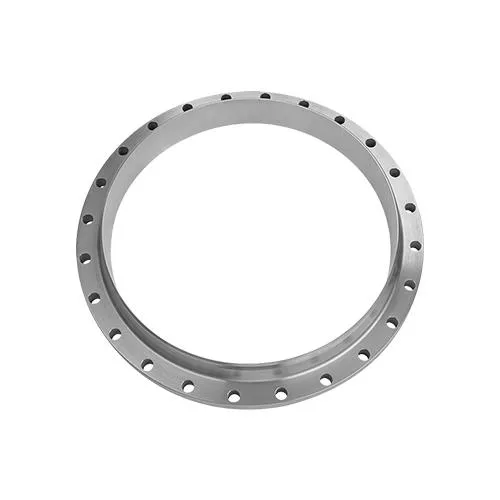

Kolstål Stålfläns med stor diameter
Stora diameterflänsar kan ha ytterligare utmaningar. De är mer benägna att uppleva ojämn stressfördelning, så det är avgörande att kontrollera planheten och tjockleken enhetlighet mer noggrant. Se också till att lyftkropparna (om några) är ordentligt fästa och kan stödja flänsens vikt under hantering och installation.
Kolstålfläns
Flänsskydd används för att skydda flänsytan under lagring och transport. Kontrollera flänsskåpan för eventuella skador eller deformation. Ett skadat lock kanske inte ger tillräckligt skydd, vilket leder till korrosion eller skada på flänsytan.
Dokumentation
Håll detaljerade register över inspektionsprocessen. Detta inkluderar inspektionsresultaten, testrapporterna och eventuella korrigerande åtgärder. Dokumentation är viktig för kvalitetskontroll, spårbarhet och efterlevnad av branschstandarder. Det kan också vara användbart vid framtida problem eller tvister.
Slutsats
Att inspektera kolstålflänsar innan installationen är en multi -stegprocess som kräver uppmärksamhet på detaljer och användning av lämpliga verktyg och metoder. Genom att följa dessa riktlinjer kan du se till att flänsarna du installerar är av hög kvalitet och kommer att fungera pålitligt i rörsystemet.
Om du är på marknaden för högkvalitativa kolstålflänsar eller behöver ytterligare råd om flänsinspektion, är vi här för att hjälpa. Vårt team av experter kan ge dig de bästa produkterna och lösningarna för att uppfylla dina specifika krav. Kontakta oss för att starta en upphandlingsdiskussion och hitta de perfekta kolstålflänsarna för ditt projekt.
Referenser
- ASTM International Standards for Carbon Steel Flanges
- JIS -standarder för kolstålflänsar
- Rörböcker för rörledning för flänsinspektion och installationsriktlinjer
